河北V型架是做什么用的你知道吗？

　　河北V型架是一种比较特殊的定位元件。由于它是一个单独定位元件，但它的定位基面的结构要素却不是单一的，有两个定位平面，从某种意义上来讲这种形式的定位可看作是两个平面的组合定位。因此，它的定位基准的确定就不能象分析单位基面那样简单。

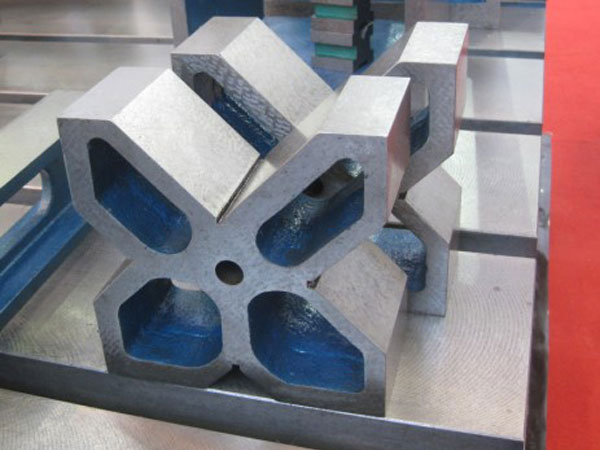

　　河北V型架主要用来安放轴，套筒，圆盘等圆形工件，以便找线与划出线。一般V型架都是一副两块，两块的平面与V型槽都是在一次安装中磨出的。V型架的尺寸相互表面间的平行度，垂直度误差在0.01毫米之内，V型槽的线在V型架的对称平面内并与底面平行，同心度，平行度的误差也在0.01毫米之内，V型槽半角误差在±30~±1范围内。V型架也可做划线，带有夹持弓架的V型架，可以把圆柱形工件牢固的夹持在V型架上，翻转到各个位置划线。

　　河北V型架定位误差的计算常用的有合成法和位置法两种方式，我们曾用函数法推导定位误差公式，方法比较简便实用。位置法和函数法在计算组合定位误差时，有着明显的优越性。我公司生产铸铁平台

　　用函数法就是先要建立要求保证尺寸的函数式，然后进行微分，算出加工误差，其中的一部分为定位误差。用此方法时先要确定对刀尺寸，传统论者以工件的定位基准至刀块对刀表面的尺寸作为对刀尺寸，如前所述，这种方法由于线位置受检验心轴直径误差的影响而不确定，使其失之，而两平面交线是确定的，故以其对D块对刀表面的尺寸对刀可免除检验心轴精度的影响。
